Lit filtrant (HU)

De Wikhydro

Traduction anglaise : Filter bed

Dernière mise à jour : 03/05/2025

Procédé de traitement secondaire utilisable dans les installations d'assainissement non collectif des eaux usées et mettant en œuvre un filtre à sable pour le traitement secondaire et un exutoire autre que le sol support pour l'évacuation (figure 1).

Les lits filtrants s'installent après une fosse septique toutes eaux et cette association fait partie des solutions classiques d'assainissement non collectif.

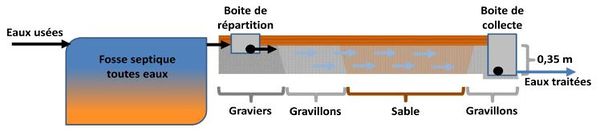

Figure 1 : Lit filtrant à flux horizontal : principe de fonctionnement ; Source : Ministère de l'Écologie, du Développement durable et de l’Énergie (2012).

Nota : Attention on appelle parfois les filtres à sable verticaux non drainés des lits filtrants à flux vertical, ce qui peut prêter à confusion.

Fonctionnement et dimensionnement des filtres à sable

Un lit filtrant est constitué d'un massif de faible épaisseur (30 à 50 cm) situé au dessus d'un substrat imperméable (ou d'une film imperméable situé au dessus du sol naturel). L'eau circule horizontalement dans le massif du fait de la différence de perméabilité et traverse successivement plusieurs couches de granulométrie décroissante (graviers, gravillons puis sable lavé de granulométrie 2/4) (figures 2, 3 et 4).

Les couches successives de graviers filtrent les particules résiduelles et les eaux usées sont principalement traitées par les micro-organismes fixés sur les grains de sable. L'eau traitée est récupérée à l'autre extrémité du massif et évacuée vers un exutoire, généralement de surface (fossé ou cours d'eau).

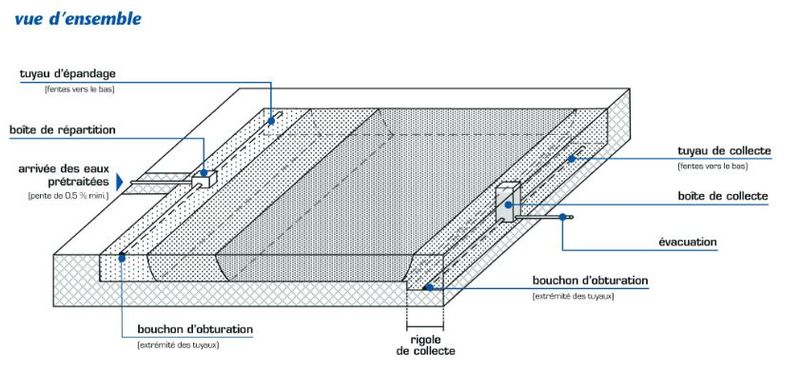

Figure 2 : Lit filtrant à flux horizontal, vue d'ensemble ; Source : Ministère de l’Environnement, de l’Énergie et de la Mer (2016).

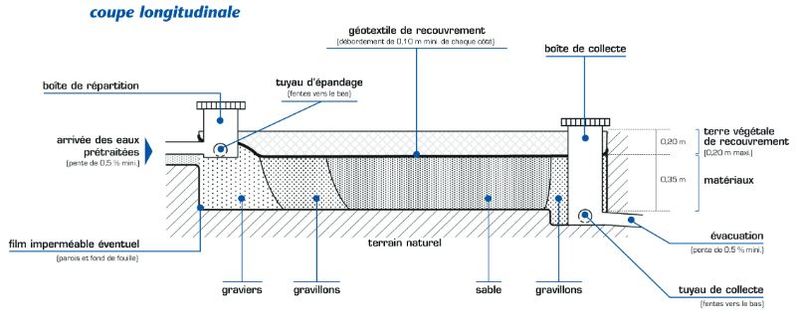

Figure 3 : Lit filtrant à flux horizontal, coupe longitudinale ; Source : Ministère de l’Environnement, de l’Énergie et de la Mer (2016).

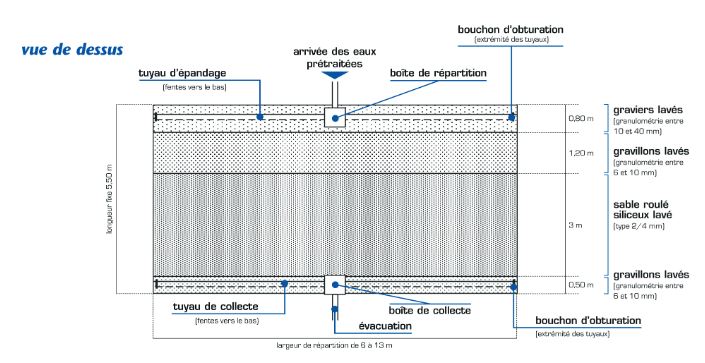

Figure 4 : Lit filtrant à flux horizontal, vue de dessus ; Source : Ministère de l’Environnement, de l’Énergie et de la Mer (2016).

Les lits filtrants à flux horizontal sont à utiliser lorsque la conductivité hydraulique des sols est trop faible et lorsque la topographie ne permet pas d’installer un filtre à sable vertical drainé.

La difficulté principale consiste à trouver un exutoire aux eaux traitées ; cet exutoire peut être :

  • un milieu hydraulique superficiel (en général fossé ou cours d'eau), il est alors nécessaire de justifier la raison pour laquelle l'infiltration est impossible ;
  • un puits d’infiltration permettant d'atteindre une couche de sol de perméabilité suffisante ; il s'agit de la solution de dernier recours lorsque l'infiltration n'est pas possible et qu'il n'existe pas d'exutoire de surface disponible à proximité ; ce choix nécessite une étude hydrogéologique et une autorisation du maire de la commune.

Les règles de dimensionnement sont les suivantes :

  • Volume total du filtre : 3 m3 jusqu’à 5 pièces principales, puis 1 m3 par pièce supplémentaire ;
  • surface du filtre : 5 m2 par pièce principale, avec une surface minimale de 20 m2.

Avantages et inconvénients

  • Installation possible pour toute taille d’habitation, y compris pour les maisons secondaires (usage intermittent), en respectant un dimensionnement adapté ;
  • Installation possible en zones à usages sensibles sauf en cas de dispositions locales contraires ;
  • solution peu impactante : peu d'émergences visibles (exceptés les regards de visite), pas de bruit, pas d'effluent à l'air libre, pas de consommation électrique (sauf en cas de recours à un poste de relevage) et ne nécessitant que peu d'entretien (voir § "Entretien") ;

Mais :

  • Nécessité de trouver un exutoire pour les eaux usées traitées ;
  • la zone d'épandage doit être protégée (pas de passage de véhicules ni de plantation).

Entretien

  • Vérification régulière des regards (en particulier vérification du bon écoulement dans la boite de répartition et de l'absence d'eau stagnante dans la boite de bouclage) ;
  • Nettoyage régulier du bac à graisse s'il existe ;
  • Vidange de la fosse par une entreprise agréée lorsque la hauteur de boues accumulées atteint la moitié du volume utile de la fosse.
