Version du 6 mars 2022 à 12:34
Traduction anglaise : Ovoïd pipe, Oval pipe
Dernière mise à jour : 06/03/2022
Conduite en forme d'œuf, imaginée pour obtenir des vitesses plus élevées lorsque la hauteur d'eau est faible en réduisant le périmètre mouillé.
Intérêt des conduites ovoïdes

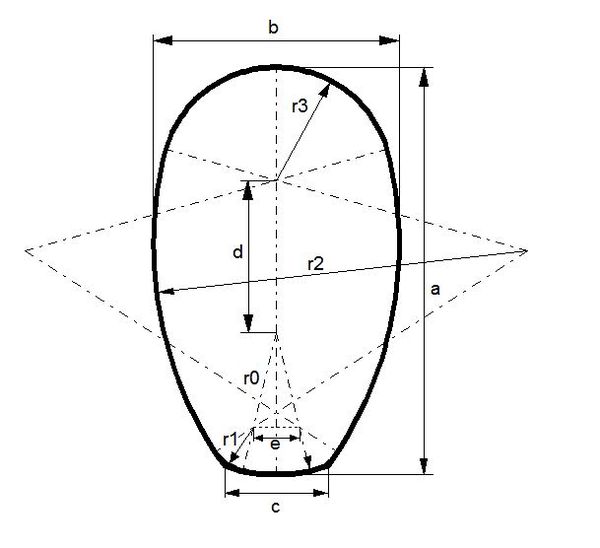

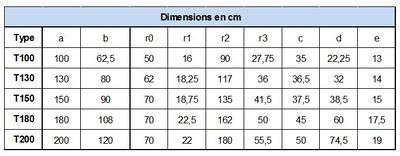

La forme est conçue de façon à ce que la vitesse soit la plus constante possible quel que soit le débit. L'objectif poursuivi est d'augmenter la capacité d’autocurage à faible débit et de limiter ainsi les risques de sédimentation. En France, malgré de nombreuses tentatives de normalisation, il existe une quantité très importante de formes d'égouts ovoïdes. La norme NF P16-401 de 1949 a cependant longtemps servi de base pour le dimensionnement des égouts ovoïdes.

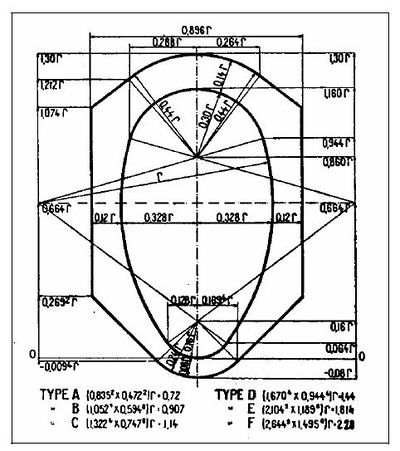

Cette forme de conduite a été proposée par Albert Caquot afin d'obtenir une vitesse d'écoulement aussi constante que possible quel que soit le débit et favoriser ainsi l'autocurage (voir Figure 1).
Ce type de forme présente deux autres avantages :
- du fait de leur faible largeur elles occupent moins de place dans l'espace public et nécessite des tranchées de plus petite largeur ;
- à section égale elles sont plus hautes qu'une conduite circulaire (un ovoïde de 1,3 mètres de hauteur, considéré comme semi-visitable, a une section sensiblement équivalente à celle d'un circulaire de 0,7 mètres de diamètre) ce qui facilite leur accessibilité.
Cette idée a été largement reprise partout en Europe et cette forme de conduite a été très largement utilisée. Cependant, malgré de nombreux efforts de normalisation, il existe une quantité très importante de formes d'égouts ovoïdes.
Attention : en anglais, l'expression oval pipe désigne une conduite fermée avec un radier et une partie haute semi-circulaires, séparées par une partie de largeur constante. Cette forme de conduite est plus simple à construire que la forme ovoïde.
