Version du 17 mars 2022 à 14:15
Traduction anglaise : Vortex shaft
Dernière mise à jour : 17/03/2022
Ouvrage vertical permettant de faire accéder l'eau à un niveau inférieur sans atteindre une vitesse excessive en dissipant son énergie par effet vortex.
Principes

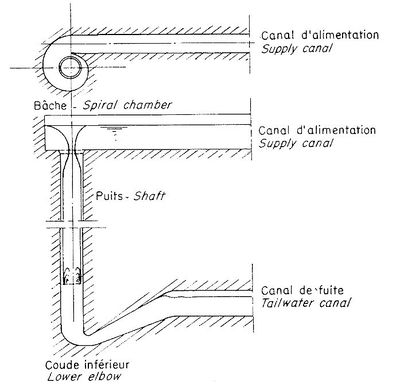

Un puits vortex est typiquement constitué de 3 éléments (figure 1) :
- un canal d'alimentation et une bâche jouant le rôle de chambre d'entonnement ;
- le puits lui-même ;
- un coude inférieur.
La chambre d'entonnement est conçue pour donner à l'écoulement un mouvement de rotation qui le plaque aux parois du puits et permet une dissipation importante d'énergie ; le coude inférieur absorbe l'énergie résiduelle. Une attention particulière doit être apportée à la conception de l'ouvrage d'entrée (chambre d'entonnement).
Pour en savoir plus :
- Jeanpierre, D., Lachal, A (1966) : Dissipation d'énergie dans un puits à vortex ; La Houille Blanche ; N°7 ; pp. 823-831 ; disponible sur https://www.shf-lhb.org/articles/lhb/pdf/1966/07/lhb1966052.pdf
