Contexte
Le projet CARTINO s'inscrit dans des travaux qui concernent:
- une opération de recherche de l'IFSTTAR
- la convention DGPR/IRSTEA
- des commandes DGPR/CETMEF
CARTINO PC est un produit de ces travaux qui a pour objectif de répondre à court terme à la phase de cartographie de la directive inondation en particulier la cartographie de l'évènement extrême. Le projet a vocation à évoluer et progresser en particulier avec le développement de ces idées sur la plateforme logicielle du CETMEF. Il est en fort lien avec les outils mis à disposition dans l'Utilisation des données LIDAR pour la directive inondation Une notice de cet outil est disponible sur http://wikhydro.developpement-durable.gouv.fr/index.php/Notice_de_Cartino

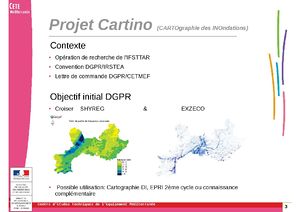

Objectif Initial
L'objectif initial est de croiser des approches "automatisées" d'hydrologie avec SHYREG développé par l'IRSTEA et de topographie avec EXZECO développée par le CETE Méditerranée-CETMEF. Le résultat est la réalisation de modèles hydrauliques "semi"-automatiques s'appuyant actuellement sur les logiciels hydrauliques "Flutor" (Patrick Chassé) et "Mascaret" (EDF-CETMEF). L'emboitement des différents outils se fait avec un executable issu de Matlab (mathworks).
Présentations disponibles
Les présentations ci-dessous permettent de comprendre le projet CARTINO, elles ont un socle commun important:
- {en} Pons F., Bader B., Chassé P., Caruso A., Arnaud P., Leblois E., "Cartino Project: A French automatized hazard flood map", SIMHYDRO 2012, September 12th to 14th, 2012, Sophia-Antipolis - Nice (France)Fichier:0039 Cartino Project.pdf
- {fr} Pons F. (2012), "CARTINO pour Carto DI", Journées Techniques DI "Cartographie des Territoires à Risques Importants d'inondation Journées Techniques", CETE de l'Est, Nancy, 3/12/2012
- {fr} Pons F. (2012), "Approche EXZECO-CARTINO pour la cartographie des inondations", 9èmes Journées Scientifiques et Techniques – Paris – 3, 4 et 5 décembre 2012, Résumé
- {fr} Pons F., Bader B. (2013). "La gestion des échelles: d'Exzeco à Cartino" , Journée technique "Inondations et cartographies : Comment partager la connaissance ?" CETE Méditerranée, Aix-en-Provence - Jeudi 14 février 2013
Cette présentation permet de voir les différentes étapes dans une version de CARTINO qui date et qui a subi des améliorations conséquentes depuis.
- Étapes de CARTINO PC version Septembre 2012 Fichier:20120907CARTINOWIKHYDRO.pdf

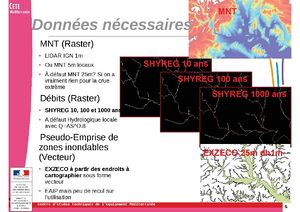

Données nécessaires
Elles sont de trois types:
- des Modèles Numériques de Terrain sous forme de données Raster (grille) provenant:
- de LIDAR IGN au pas 1m
- Ou MNT 5m locaux
- À défaut MNT 25m? Si on a
- de Débits sous forme de données Raster
- SHYREG 10, 30, 100, 300 et 1000 ans
- ou des approche en débit pseudo-spécifique Q=AS^O.8
- des premières ou pseudo-emprise de zones inondables sous forme vecteur
- EXZECO à partir des endroits à cartographier sous forme vecteur
- EAIP mais peu de recul sur l’utilisation (Enveloppe Approchée des Inondations Potentielles)
Résultats
Les résultats se présentent sous la forme de raster de hauteurs d'eau issus d'un modèle 1D en mode permanent permettant le passage torrentiel-fluvial avec un frottement unique pour l'instant. Ce type d'approche est plus pertinent pour des crues extrêmes où l'incertitude hydrologique permet de s'affranchir de précision sur la description topographique. La micro-topographie joue aussi un rôle moindre pour des forts débordements que pour des faibles débordements.

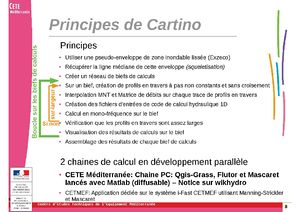

Principes de Cartino PC
- Utiliser une pseudo-enveloppe de zone inondable lissée (Exzeco)
- Récupérer la ligne médiane de cette enveloppe (squeletisation)
- Créer un réseau de biefs de calculs
- Sur un bief, création de profils en travers à pas non constants et sans croisement
- Interpolation MNT et Matrice de débits sur chaque trace de profils en travers

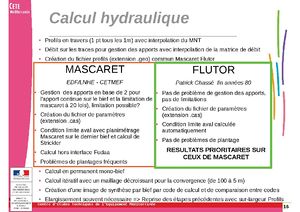

- Création des fichiers d'entrées de code de calcul hydraulique 1D
- Calcul en mono-fréquence sur le bief
- Vérification que les profils en travers sont assez larges (si opas valide retour à Sur un bief, création de profils en travers à pas non constants et sans croisement)
- Visualisation des résultats de calculs sur le bief
- Assemblage des résultats de chaque bief de calculs
Reprise des résultats automatiques de Cartino PC
A ce stade de développement, les résultats bruts méritent souvent une reprise manuelle qui permet de:
- Modifier des profils en travers (suppression, ajout, ligne brisée...)
- Intégrer des débits manuellement
- Ajuster la topographie
- Modifier les post-traitements avec DICARTO
