Caractéristique (d'une pompe) (HU)

Traduction anglaise : Pump characteristic curves, Pump characteristic charts

Dernière mise à jour : 02/01/2024

Ensemble de courbes représentant les relations entre le débit $ Q $, la hauteur totale $ H_t $, la puissance absorbée $ P $ et le rendement $ η $ caractérisant une pompe dans des conditions données de fonctionnement.

Différentes courbes caractéristiques

On établit généralement les courbes caractéristiques suivantes (voir figure 1) :

• courbe (I) : $ H_t = f(Q) $ ;
• courbe (II) : $ P = f(Q) $ ;
• courbe (III) : $ η = f(Q) $ ;
• courbe (IV) : $ ΔH = f(Q) $ ;
• courbe (V) : $ H_m = H_g + ΔH $.

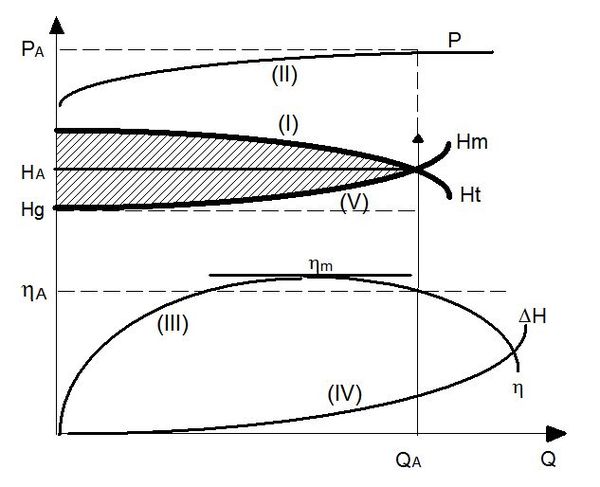

Figure 1 : Courbes caractéristiques des pompes.

Les trois premières courbes caractérisent la pompe. Les deux dernières courbes caractérisent l'installation :

• $ H_g $ représente la hauteur géométrique jusqu'à laquelle l'eau remonte ;
• $ H_m $ représente la hauteur manométrique (pression nécessaire exprimée en hauteur d'eau) ;
• $ ΔH $ représente les pertes de charges totales.

Point de fonctionnement et règles générales de fonctionnement

Le point de fonctionnement d'une installation correspond à l'intersection de la courbe (V) avec la courbe (I). Afin d'assurer un bon fonctionnement à l'installation, il est nécessaire de tenir compte des éléments suivants :

• le point correspondant à $ Q = 0 $, de la courbe (I) doit obligatoirement être situé au-dessus du point correspondant de la courbe (V). Dans le cas contraire la pompe serait incapable d'élever le moindre débit de la quantité $ H_g $ ;
• le régime de la pompe sera d'autant plus stable que le rayon de courbure des courbes (I) et (V) sera plus grand ;
• le point de fonctionnement doit se situer un peu au-delà du point de rendement maximum $ η_m $ de façon à tenir compte d'une diminution de débit due à un vieillissement de l'installation.

Pour en savoir plus :

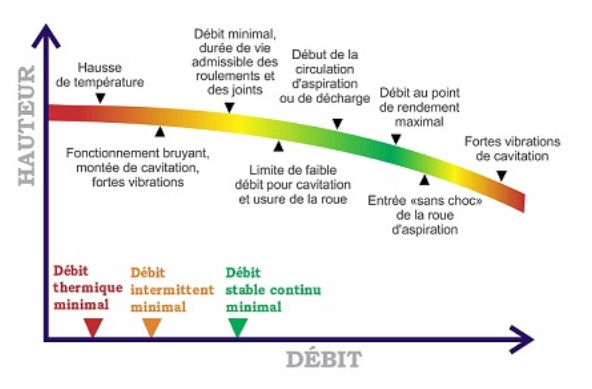

• Nunez, R. (2021) : Lire une courbe de pompe ; disponible sur https://www.northridgepumps.com/article-300_lire-une-courbe-de-pompe.
