Débitmètre (HU)

Traduction anglaise : flowmeter

Dernière mise à jour : 01/07/2024

Appareil permettant de mesurer le débit d'un cours d'eau ou d'une conduite.

Différence entre les écoulements en charge et les écoulements à surface libre

Des débitmètres intégrés simples et compacts existent pour le mesurage des débits dans les conduite en charge (par exemple les compteurs d'eau pour mesurer la consommation en eau). Comme la section mouillée de l'écoulement est constante, un simple mesurage de la vitesse est en effet suffisant (figure 1).

Il est beaucoup plus difficile de construire de tels appareils pour la mesure des débits dans le cas des écoulements à surface libre. Dans cette situation, la section mouillée et la vitesse varient simultanément sans qu'il existe une relation univoque entre ces deux grandeurs.

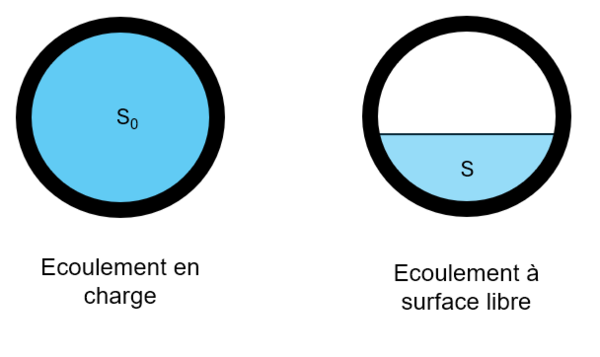

Figure 1 : La mesure du débit est beaucoup plus facile dans le cas d'un écoulement en charge où la section mouillée est constante ($ Q = V. S_0 $, avec $ V $ vitesse moyenne de l'écoulement) que dans un écoulement à surface libre dans lequel $ V $ et $ S $ varient simultanément.

La plupart des mesures de débit sont donc indirectes et reposent souvent sur un double mesurage (hauteur et vitesse). Nous avons donc préféré les différentes façons de procéder dans l'article Débitmétrie (HU), sans faire spécifiquement référence à des appareils spécifiques.
