Classes des barrages
Les classes des barrages de retenue et des ouvrages assimilés, notamment les digues de canaux, ci-après désignés “barrage”, sont définies dans le tableau ci-dessous extrait du décret 2007-1735 du 11/12/2007
| Classe de l'ouvrage | Caractéristiques géométriques |
|---|---|
| A | $ H $ ≥ 20 |
| B |
Ouvrage non classé en A et pour lequel
et $ H $ ≥ 10 |
| C | Ouvrage non classé en A ou B et pour lequel
$ H^2\sqrt{V} $ ≥ 20 et $ H $ ≥ 5 |
| D | Ouvrage non classé en A, B ou C et pour lequel $ H $ ≥ 2 |
« Au sens du présent article, on entend par :
« “H”, la hauteur de l’ouvrage exprimée en mètres et définie comme la plus grande hauteur mesurée verticalement entre le sommet de l’ouvrage et le terrain naturel à l’aplomb de ce sommet ;
« “V”, le volume retenu exprimé en millions de mètres cubes et défini comme le volume qui est retenu par le barrage à la cote de retenue normale. Dans le cas des digues de canaux, le volume considéré est celui du bief entre deux écluses ou deux ouvrages vannés.

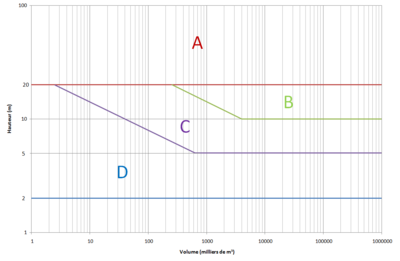

Le graphique ci-après visualise cela en coordonnées logarithmiques
