Wikigeotech:Coefficient de continuité

DÉFINITION

Le coefficient de continuité, aussi appelé coefficient de courbure, caractérise en complément du coefficient d'uniformité, la répartition en taille des éléments qui composent un matériau de type sol. Il se calcule de la façon suivant :

Cc = d₃₀²/(d₁₀ × d₆₀)

avec :

• Cc : le coefficient de continuité
• d₆₀ : le tamis correspondant à 60% du passant cumulé sur la courbe granulométrique
• d₃₀ : le tamis correspondant à 30% du passant cumulé sur la courbe granulométrique
• d₁₀ : le tamis correspondant à 10% du passant cumulé sur la courbe granulométrique

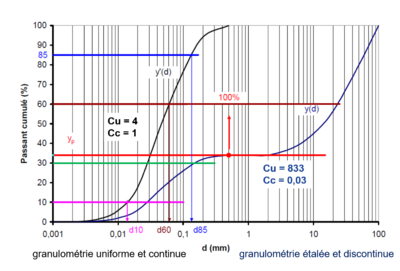

Dans l'exemple ci-dessus, considérant la courbe granulométrique bleue, le tamis d₆₀ correspond approximativement à 25 mm, le tamis d₃₀ à 0,14mm et le tamis d₁₀ approximativement à 0,028 mm. Le calcul du coefficient de continuité du sol figuré en bleu nous donne ainsi :
Cu = d₃₀²/(d₁₀ × d₆₀) = 0,14² / (25 × 0,028) = 0,028 arrondi à 0,03
Pour la courbe granulométrique noire, les valeurs caractéristiques sont d60 = 0,06mm - d30 = 0,03 - d10 = 0,015. Ce qui donne Cc = 1

Le graphique illustre les deux cas de figure possibles, c'est-à-dire un sol typiquement discontinu et un sol continu.

INTERPRÉTATION

• La granulométrie est dite continue si 1 < Cc < 6 ;
• La granulométrie est dite discontinue si Cc < 1 ou Cc > 6.

Les sols dont la courbe granulométrique est discontinue correspondent quelque fois à des sols résultant de mélanges ou d'histoires géologiques caractérisées par des reprises de formations géologiques existantes. Dans la région Centre-Val de Loire, les formations d'argiles à silex sont typiquement des formations géologiques naturelles dont les courbes granulométriques sont discontinues, avec une matrice composée d'une fraction argileuse très importante et des silex de grandes dimensions, dont le pourcentage peut être variable.

différents exemples issus de la littérature
