Traduction anglaise : Flow restrictor

Dernière mise à jour : 11/2/2020

Appareil destiné à limiter le débit sortant d’un ouvrage hydraulique en dessous d’une valeur seuil maximum. On dit parfois limitateur de débit ou régulateur de débit.

Différence entre un limiteur de débit et un régulateur de débit

On fait parfois une différence entre les limiteurs de débit et les régulateurs de débit en fonction de leurs performances (voir figure 1).

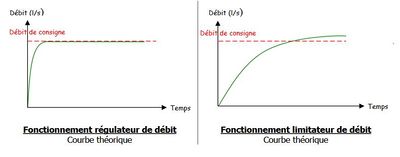

Figure 1 : Performances comparées d'un limiteur de débit et- d'un régulateur de débit selon Fiche Grand Lyon - Limitateurs et régulateurs de débit

En pratique, la différence principale reste plutôt la technologie utilisée. Les limiteurs de débit sont des dispositifs sans pièce mobile de type orifice ou vanne, alors que les régulateurs utilisent plutôt des dispositifs qui évoluent en fonction de la hauteur d'eau (dispositif à guillotine ou à seuil mobile). Voir la Figure 2.

Utilisation des limiteurs de débit

Les limiteurs peuvent être utilisés par exemple en sortie d’un bassin de retenue, sur la branche conservée d'undéversoir d’orage, à l’exutoire d’une toiture stockante, etc.

Différents dispositifs existent (à seuil, à flotteur, à vortex, …). Le choix d’un appareil doit principalement tenir compte de la gamme de débit (il est plus difficile de limiter le débit à des valeurs très faibles) et des risques de blocage ou d’obstruction.

Figure 2 : Différents types de limiteur de débit ; Source : Fiche Grand Lyon - Limitateurs et régulateurs de débit

Pour en savoir plus : Fiche Grand Lyon - Limitateurs et régulateurs de débit
