Wikigeotech:Coefficient de continuité

DÉFINITION

Le coefficient de continuité, aussi appelé coefficient de courbure, caractérise en complément du coefficient d'uniformité, la répartition en taille des éléments qui composent un matériau de type sol. Il se calcule de la façon suivant :

Cc = d₃₀²/(d₁₀ × d₆₀)

avec :

• Cc : le coefficient de continuité
• d₆₀ : le tamis correspondant à 60% du passant cumulé sur la courbe granulométrique
• d₃₀ : le tamis correspondant à 30% du passant cumulé sur la courbe granulométrique
• d₁₀ : le tamis correspondant à 10% du passant cumulé sur la courbe granulométrique

Dans l'exemple ci-dessus, le tamis d₆₀ correspond approximativement à 25 mm, le tamis d₃₀ à 0,14mm et le tamis d₁₀ approximativement à 0,028 mm. Le calcul du coefficient de continuité de la courbe granulométrique bleue nous donne ainsi :
Cu = d₃₀²/(d₁₀ × d₆₀) = 0,14² / (25 × 0,028) = 0,028 arrondi à 0,03
Pour la courbe granulométrique noire, les valeurs caractéristiques sont d60 = 0,06mm - d30 = 0,03 - d10 = 0,015. Ce qui donne Cc = 1

Le graphique illustre les deux cas de figure possible, c'est-à-dire un sol typiquement discontinu et un sol continu.

INTERPRÉTATION

• La granulométrie est dite continue si 1 < Cc < 6 ;
• La granulométrie est dite discontinue si Cc < 1 ou Cc > 6.

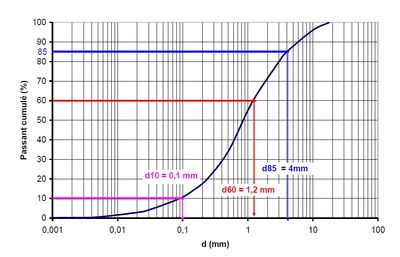

exemple de granulométrie étalée

exemple de granulométrie uniforme

différents exemples issus de la littérature
