Ajutage (HU)

Traduction anglaise : Nozzle

Dernière mise à jour : 02/01/2024

Orifice calibré dont la forme et les dimensions sont choisies de façon à réguler le débit en fonction de la charge hydraulique (voir figure 1) ; en assainissement, les ajutages peuvent par exemple être utilisés pour réguler le débit sortant d'un bassin de retenue.

Modélisation hydraulique des ajutages

La relation générale permettant le calcul du débit écoulé par un ajutage est de la forme :

$ Q = m.S.\sqrt{2.g.H} $

Avec :

• $ Q $ : débit (m³/s) ;
• $ m $ : coefficient dépendant de la forme de l'ajutage (sans dimension);
• $ S $ : section de l'ajutage (m²) ;
• $ g $ : accélération de la pesanteur (m/s²) ;
• $ H $ : charge hydraulique (m).

Figure 1 : Principaux types d'ajutage.

Le coefficient $ m $ dépend des caractéristiques de l'ajutage :

• rentrant ou sortant (figure 1) ;
• cylindrique ou conique et, dans ce dernier cas, convergent ou divergent (figure 2).

Figure 1 : Principaux types d'ajutage.

Il dépend également de l'allure de la veine liquide dans l'ajutage :

La valeur numérique à lui attribuer en fonction des cas peut être choisie en utilisant le tableau de la figure 3 qui regroupe quelques valeurs expérimentales :

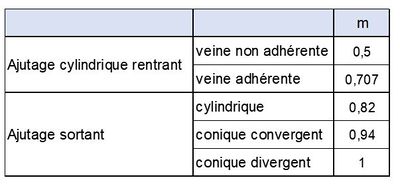

Figure 2 : Valeurs à attribuer au coefficient m ; Source : compilation de valeurs extraites de Carlier (1972) et Suez ().

Bibliographie :

• Carlier, M. (1972) : Hydraulique générale et appliquée ; Eyrolles ; Paris ; 565 p.
