Ouverture pratiquée dans une paroi ou obstruction partielle d'une conduite ou d’un ouvrage de vidange, généralement destinée à contrôler le débit à l'aval.

Les orifices peuvent par exemple être utilisés pour contrôler le débit sortant d'un bassin de retenue ou à l'aval d'un déversoir d'orage.

Selon les conditions d'écoulement à l'aval, on distingue les orifices noyés et les orifices dénoyés (Voir la figure 1).

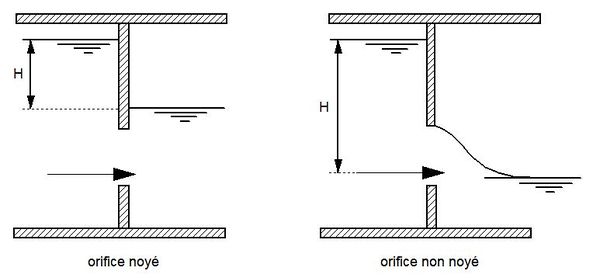

Figure 1 : Orifices noyé et dénoyé.

Modélisation hydraulique

La relation générale permettant le calcul du débit écoulé par un orifice est de la forme :


$ Q=m.S.\sqrt{2.g.H} $


Avec :

  • $ g $ : accélération de la pesanteur (m/s2) ;
  • $ H $ : charge hydraulique (m) ;
  • $ m $ : coefficient dépendant de la forme de l'orifice ;
  • $ S $ : section de l'orifice (m2).

La valeur de $ m $ est souvent prise égale à 0,62. En pratique il est nécessaire de choisir la valeur de $ m $ en fonction de l'épaisseur de la paroi, de la forme de l'orifice (en particulier de la présence ou non d'un ajutage), ainsi que des conditions d'écoulement (voir figure 2).

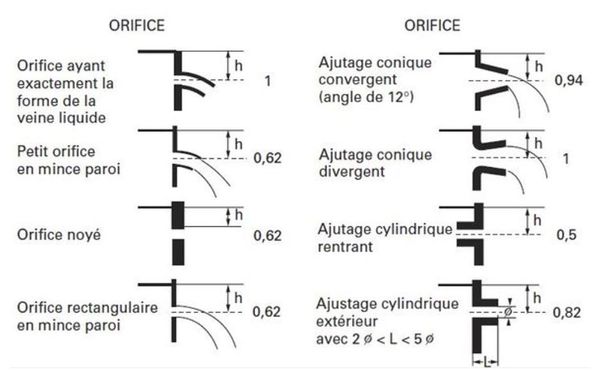

Figure 2 : Valeur de m dans différentes situations ; Source : Mémento Degrémont.

Nota : Les vannes de fond peuvent être représentées par des orifices.

Voir aussi : Ajutage.
