Filtre à sable vertical drainé (HU)

De Wikhydro

Traduction anglaise : drained vertical sand filter

Dernière mise à jour : 03/05/2025

Procédé de traitement secondaire utilisable dans les installations d'assainissement non collectif des eaux usées et mettant en œuvre un filtre à sable pour le traitement secondaire et un exutoire autre que le sol support pour l'évacuation (figure 1).

Les filtres à sable s'installent après une fosse septique toutes eaux et cette association fait partie des solutions dites traditionnelles décrites dans le DTU 64.1.


Figure 1 : Filtre à sable vertical non drainé : principe de fonctionnement ; Source : Ministère de l'Écologie, du Développement durable et de l’Énergie (2012).

Fonctionnement et dimensionnement des filtres à sable

Un filtre à sable vertical drainé est constitué d'un massif de sable siliceux lavé enterré qui remplace le sol naturel sur une profondeur de l'ordre de 70 cm. Des tuyaux d’épandage rigides (canalisations dont les perforations sont orientées vers le bas) sont placés dans une couche de graviers qui recouvre le sable et répartissent ainsi l'effluent sur le massif. Les eaux usées sont alors traitées par les micro-organismes fixés aux grains de sable. Les drains récupèrent les eaux usées traitées pour les évacuer vers un autre exutoire (figures 2 et 3).

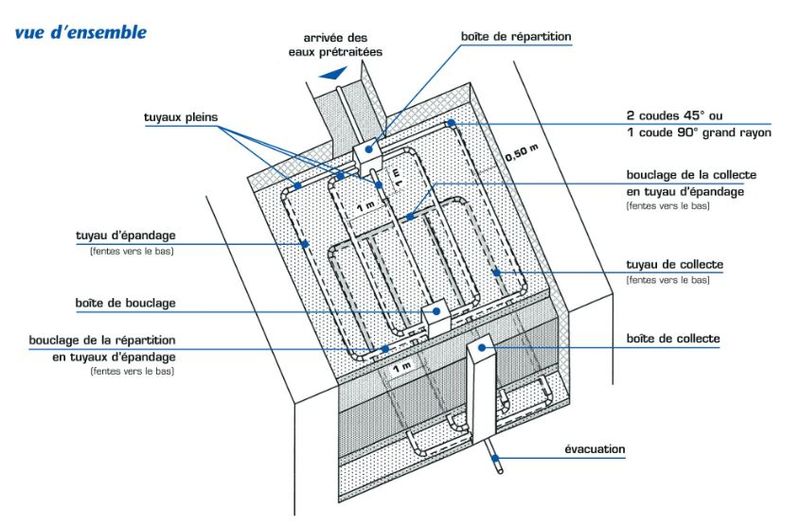

Figure 2 : Filtre à sable vertical drainé, vue d'ensemble ; Source : Ministère de l’Environnement, de l’Énergie et de la Mer (2016).

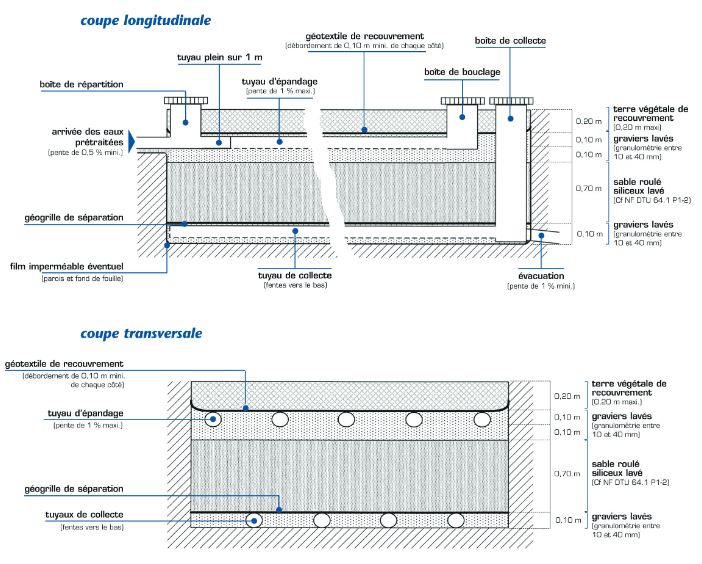

Figure 3 : Filtre à sable vertical drainé, coupes longitudinale et transversale ; Source : Ministère de l’Environnement, de l’Énergie et de la Mer (2016).


Les filtres à sable de ce type sont à utiliser lorsque la nappe phréatique est suffisamment profonde pour les installer mais trop proche ou trop vulnérable pour permettre l'infiltration ou encore lorsque la conductivité hydraulique du sol naturel est insuffisante.

La difficulté principale consiste à trouver un exutoire aux eaux traitées ; cet exutoire peut être :

  • un milieu hydraulique superficiel (en général fossé ou cours d'eau), il est alors nécessaire de justifier la raison pour laquelle l'infiltration est impossible ;
  • un puits d’infiltration permettant d'atteindre une couche de sol de perméabilité suffisante ; il s'agit de la solution de dernier recours lorsque l'infiltration n'est pas possible et qu'il n'existe pas d'exutoire de surface disponible à proximité ; ce choix nécessite une étude hydrogéologique et une autorisation du maire de la commune.

Les règles de dimensionnement sont les suivantes :

  • Volume total du filtre : 3 m3 jusqu’à 5 pièces principales, puis 1 m3 par pièce supplémentaire ;
  • surface du filtre : 5 m2 par pièce principale, avec une surface minimale de 20 m2.

Avantages et inconvénients

  • Installation possible pour toute taille d’habitation, y compris pour les maisons secondaires (usage intermittent), en respectant un dimensionnement adapté ;
  • Installation possible en zones à usages sensibles sauf en cas de dispositions locales contraires ;
  • Filière peu impactante : peu d'émergences visibles (exceptés les regards de visite), pas de bruit, pas d'effluent à l'air libre, pas de consommation électrique (sauf en cas de recours à un poste de relevage) et ne nécessitant que peu d'entretien (voir § "Entretien") ;

Mais :

  • Nécessité de trouver un exutoire pour les eaux usées traitées ;
  • la zone d'épandage doit être protégée (pas de passage de véhicules ni de plantation).

Entretien

  • Vérification régulière des regards (en particulier vérification du bon écoulement dans la boite de répartition et de l'absence d'eau stagnante dans la boite de bouclage) ;
  • Nettoyage régulier du bac à graisse s'il existe ;
  • Vidange de la fosse par une entreprise agréée lorsque la hauteur de boues accumulées atteint la moitié du volume utile de la fosse.
